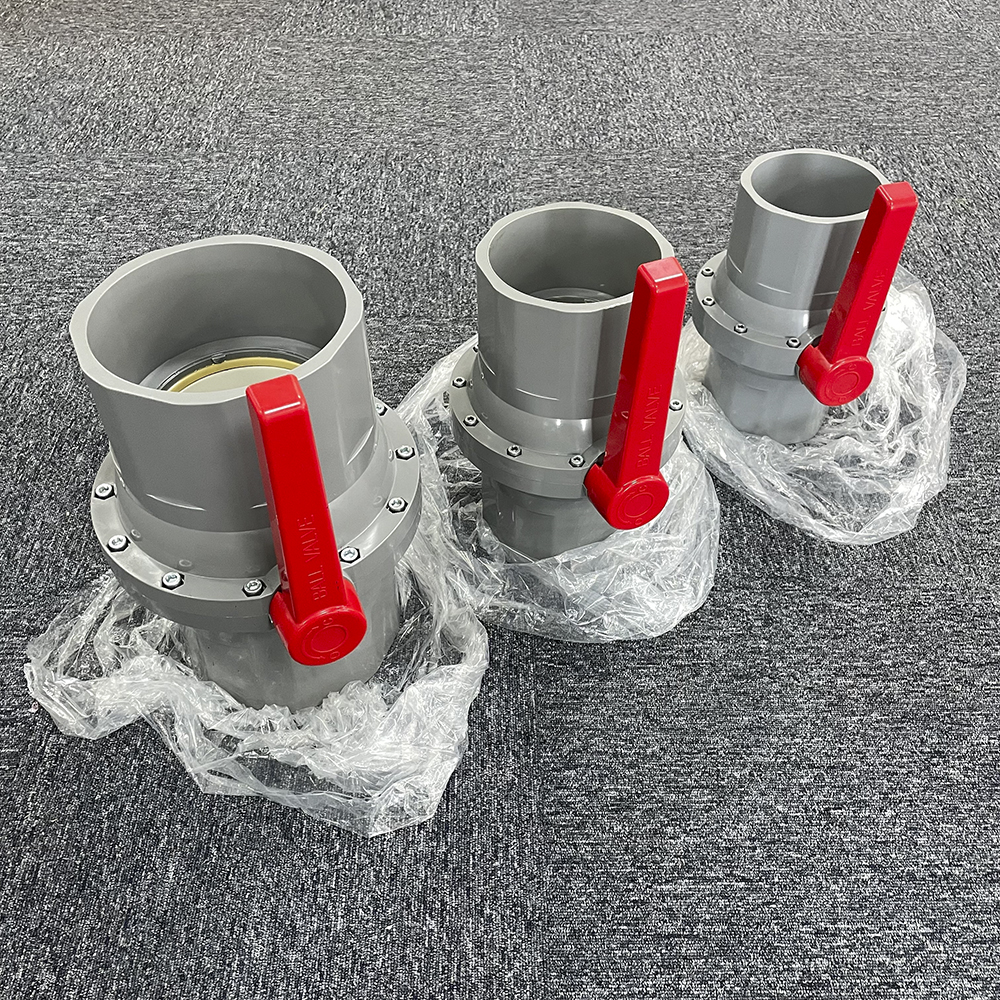

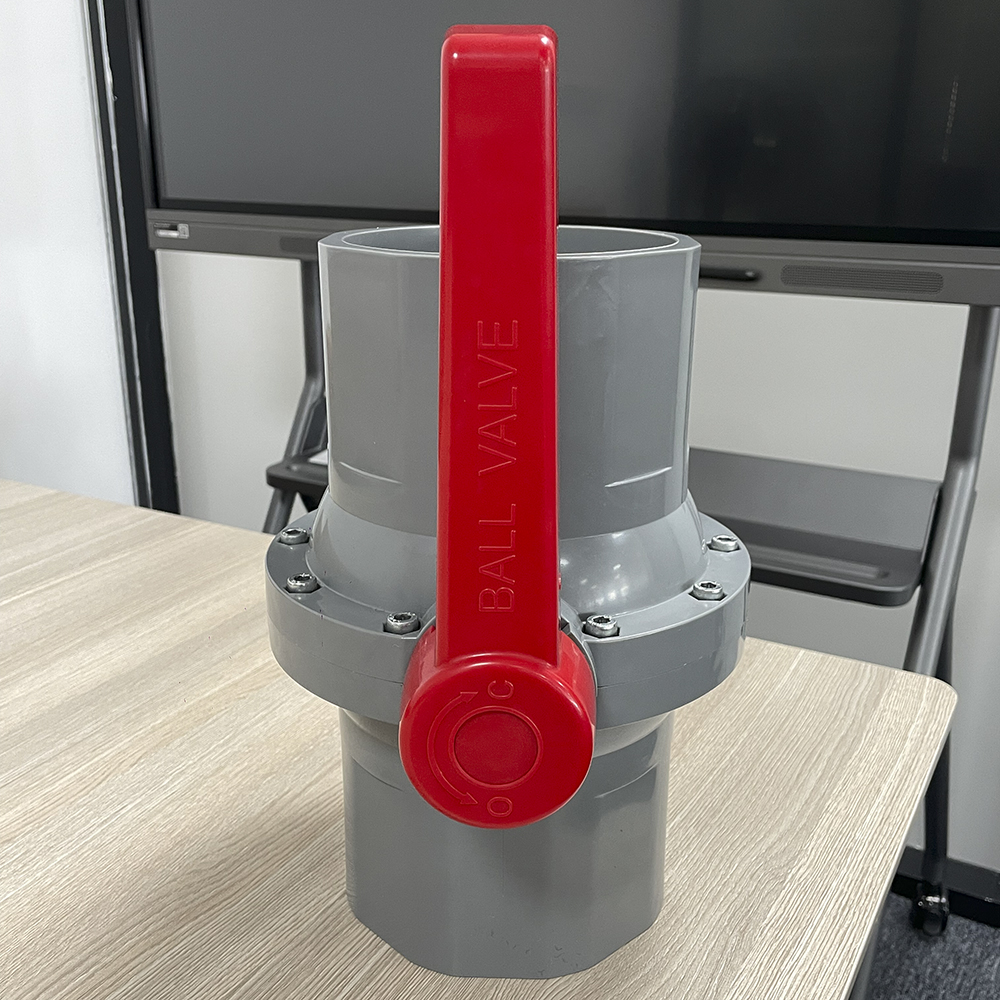

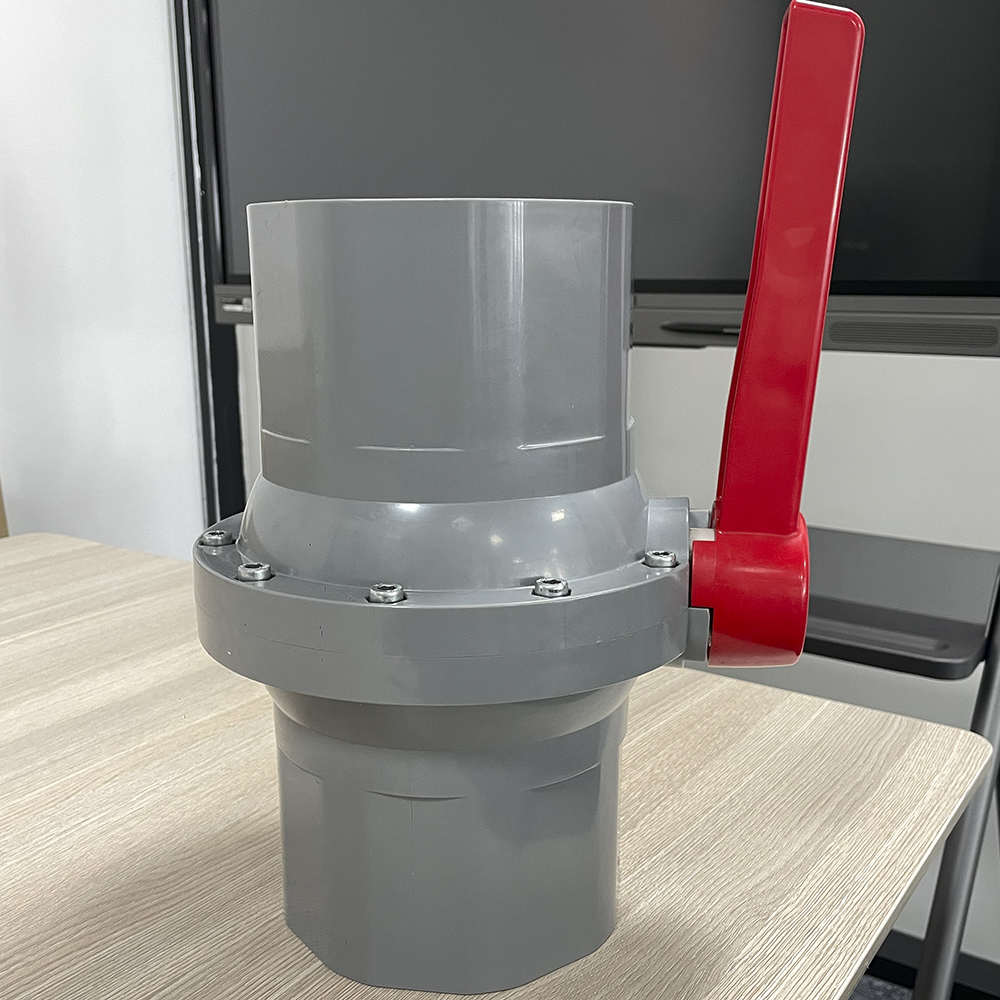

DN200 ව්යාපෘතිය සඳහා OEM උසස් තත්ත්වයේ140MM 160MM 168MM 200MM මල නොබැඳෙන වානේ UPVC විශාල ප්රමාණයේ බෝල කපාටය
පුරාවෘත්ත සහ භෞතික සිතියම
සංරචක ද්රව්ය
ද්රව්යයේ පිරිවිතර
| නැත. | කොටස | ද්රව්ය | QTY |
| 1 | ශරීරය | UPVC,CPVC | 1 |
| 2 | STEM O-ring | EPDM,FPM(NBR) | 1 |
| 3 | STEM | UPVC,CPVC | 1 |
| 4 | පන්දුව | UPVC,CPVC | 1 |

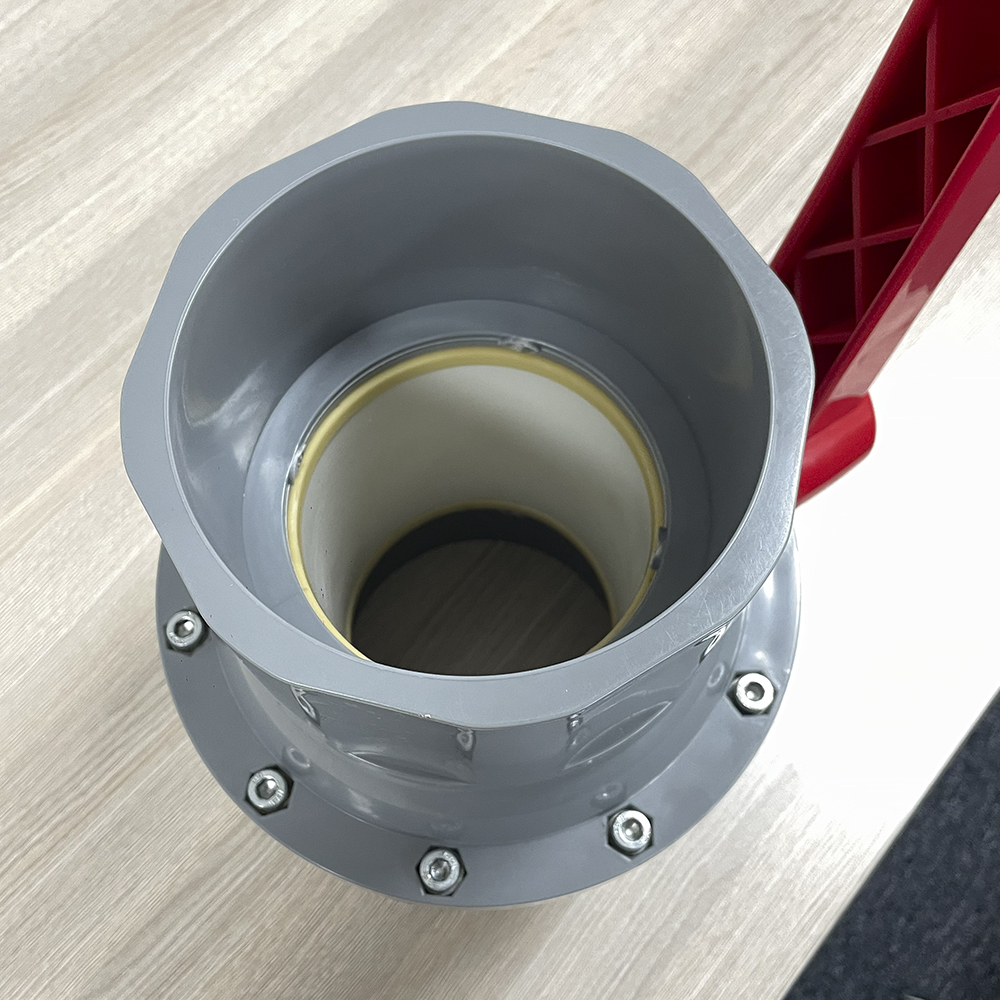

| 5 | ආසන මුද්රාව | TPE,TPVC,TPO | 2 |
| 6 | CAP | PVC,ABS | 1 |

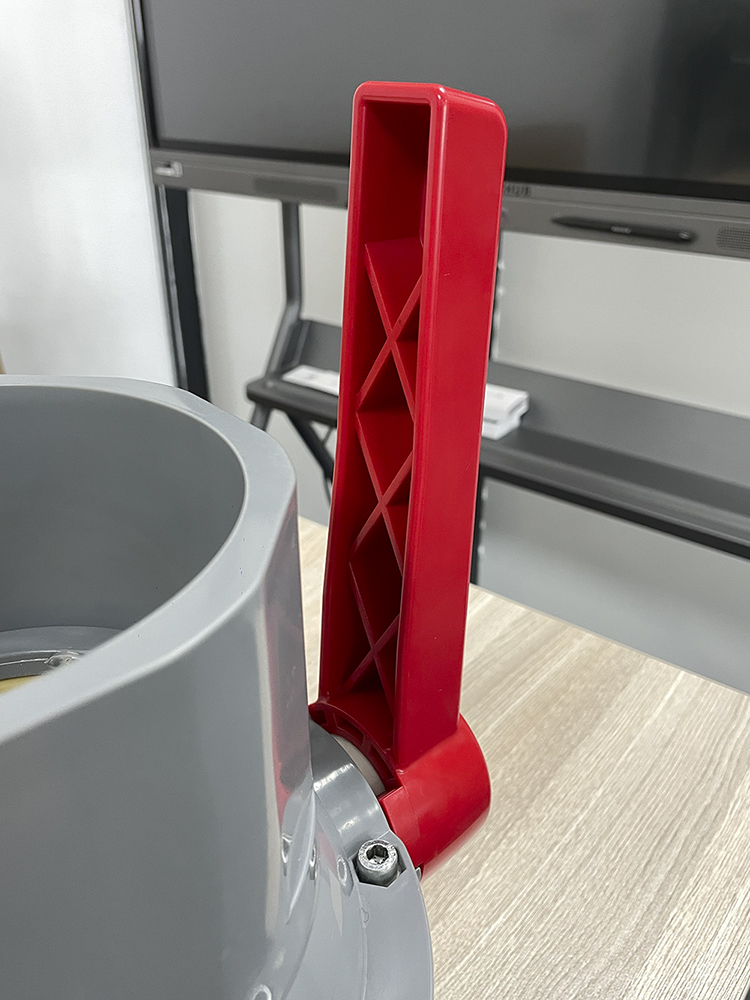

| 7 | හසුරුව | PVC,ABS | 1 |

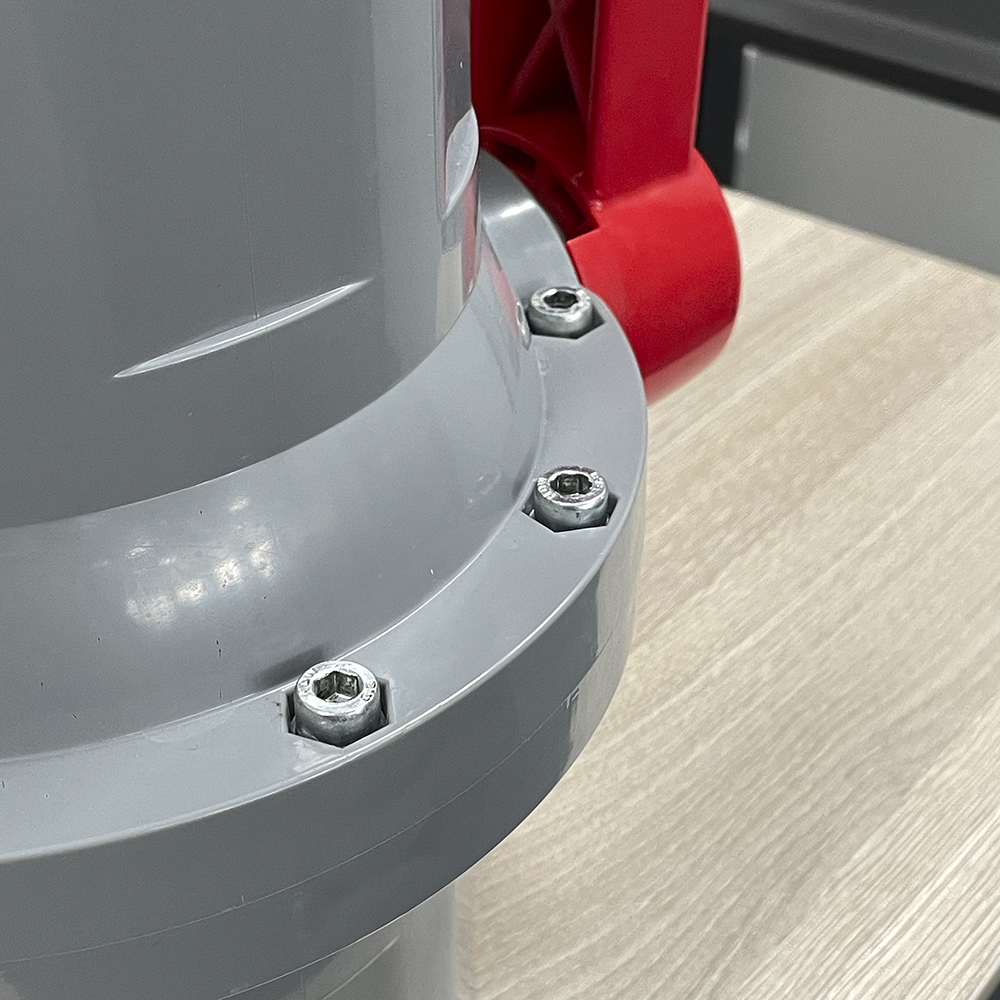

| 8 | ඉස්කුරුප්පු ඇණ | SS304,STEEL | 1 |
ආදර්ශ ප්රමාණය පරාමිති සංසන්දනාත්මක වගුව
| DIMENSION | ඒකකය | |||||||||||
| ආකෘතිය | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| ප්රමාණය | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | අඟල් | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 22.3 | 26.3 | 32.33 කි | 38.43 කි | 48.46 කි | 60.56 කි | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 කි | 37.57 කි | 47.54 කි | 59.44 කි | 75.87 කි | 88.83 කි | 113.98 කි | mm | ||
| ANSI | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 21.54 කි | 26.87 කි | 33.65 කි | 42.42 කි | 48.56 කි | 60.63 කි | 73.38 කි | 89.31 කි | 114.76 කි | mm | ||
| d2 | 21.23 | 26.57 කි | 33.27 | 42.04 කි | 48.11 | 60.17 කි | 72.85 කි | 88.7 | 114.07 කි | mm | ||
| DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 32 | 37.5 | 44 | 52 | 60 | 74 | 93 | 110 | 135 | mm | ||
